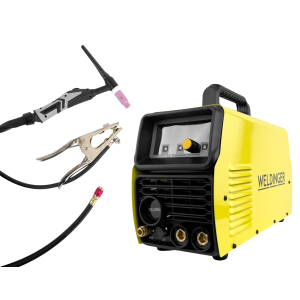

Das WELDINGER WE 2003P ACDC ist ein digitaler IGBT-WIG-Schweißinverter zum Gleich- und Wechselstromschweißen. Über das übersichtlich gestaltete Digitaldisplay sind alle WIG-Funktionen per Drucktaster moderner Einknopfbedienung steuer- und speicherbar. Ein integriertes Parameterdiagramm informiert auf einen Blick über gewählte Einstellungen und den Status des Schweißprozesses. Im Gegensatz zu einfacheren WIG-Geräten ist beim WE 2003P ACDC eine präzise Feineinstellung aller relevanten Werte möglich, um mit dem jeweiligen Material die besten Ergebnisse zu erzielen.
Einstellbare WIG-Parameter:
GASVORLAUF Die Gasvorströmzeit bezeichnet die Zeitspanne, die zwischen dem Drücken der Brennertaste und dem Öffnen des Gasventils liegt, bis sich der Lichtbogen bildet. Der Einstellbereich liegt zwischen 0,1 und 1 s, die Werkseinstellung bei 0,3 s.
STARTSTROM (anwählbar im 4T-Betrieb). Der Startstrom setzt nach dem Drücken der Brennertaste ein. Je höher der Startstrom, desto leichter bildet sich der Lichtbogen. Der Einstellbereich liegt bei AC HF zwischen 10 und 100% des eingestellten Schweißstroms, bei AC Lift zwischen 30 und 100% DC HF zwischen 5 und 100%. Die Werkseinstellung liegt bei 5%.
ANSTIEGSZEIT Die Anstiegszeit vom Startstrom bis zum Schweißstrom. Der Einstellbereich liegt zwischen 0-10 s, die Werkseinstellung bei 0 s.
SCHWEIßSTROM Der Einstellbereich des Schweißstroms liegt zwischen 10-200 A.
SPITZENSTROM: Der Einstellbereich des Spitzenstroms liegt zwischen 10-200 A.
BASISSTROM Der Basisstrom erleichtert die Kontrolle über die Hitze, die ins Material eingebracht wird. Das Einstellen des Basisstroms ist nur während des Pulsschweißens möglich. Der Einstellbereich liegt zwischen 10-200 A (AC und 5-200 A(DC).
ABSTIEGSZEIT Die Abstiegszeit vom Schweißstrom bis zum Schlußstrom. Der Einstellbereich liegt zwischen 0-10 s.
KRATERSTROM Hier stellen Sie im Viertaktmodus den Schlußstrom für die Endkraterfüllung ein. Der Einstellbereich liegt bei AC HF zwischen 10 und 100% des eingestellten Schweißstroms, bei AC Lift zwischen 30 und 100% DC HF zwischen 5 und 100%. Die Werkseinstellung liegt bei 5%.
GASNACHLAUF Die Gasnachströmzeit ist die Zeit vom Abkühlen des Lichtbogens bis zum Schließen des Gasventils. Während Gas nachströmt, schützt es das sich verfestigende Schmelzbad vor Oxidation und kühlt die Wolframelektrode ab. Ist die Nachströmzeit zu kurz, kann eine Oxidation der Schweißnaht die Folge sein. Der Einstellbereich liegt zwischen 0,1 und 10 s.
PULS Die Pulsfrequenz bezeichnet den Wert, mit welchem der Puls zwischen Schweißstrom und Basisstrom variiert. Der Einstellbereich liegt zwischen 0,5-200 Hz, die Werkseinstellung liegt bei 0,5 Hz.
PULSWEITE Hier legen Sie die Zeitdauer des Impulses fest, um die Tiefe des Einbrands zu beeinflussen. Während ein höherer Wert für einen tieferen Einbrand sorgt, wird bei einem niedrigeren Wert weniger Hitze in das Material eingebracht. Dadurch vermindert sich das Risiko, dünnere Bleche oder Kleinteile beim Schweißen durchzubrennen. Der Einstellbereich liegt zwischen 5-100%.
AC FREQUENZ Diese Funktion (10) benötigen Sie beim Aluminiumschweißen. Je höher die AC-Frequenz, desto besser sind Schweißqualität und die Konzentration des Lichtbogens. Der Einstellbereich liegt zwischen 40-200 Hz.
AC BALANCE Hiermit regeln Sie das Verhältnis der Zeitdauer zwischen positiver und negativer Phase (11). Wenn Sie den Balancewert reduzieren, bringen Sie mehr Hitze in das Material ein, erzeugen eine schmalere Naht und einen tieferen Einbrand. Gleichzeitig reduzieren Sie die Hitzebelastung der Wolframelektrode. Bei einer Erhöhung des Werts bringen Sie weniger Hitze ins Material und erzielen eine breitere Naht bei geringerem Einbrand. Die Belastung für die Elektrode ist höher. Der Einstellbereich liegt bei 20-50%, die Werkseinstellung beträgt 20%.
Ferner haben Sie im WIG-Modus die Möglichkeit, zwischen Normal- und Pulsbetrieb, zwischen HF-Zündung und Lift Arc, sowie zwischen 2- und 4-Taktbetrieb zu wählen.
Elektrohandschweißen (MMA)
Auch beim Elektrodenschweißen erzielen Sie mit dem WE 2003P ACDC professionelle Ergebnisse. Schweißstrom, Hot Start und Arc Force sind regelbar. Hot Start erhört den Startstrom, sichert einen guten Schweißstart und verhindert das Kleben der Elektrode. Arc Force erlaubt eine Einstellung der Dynamik des Lichtbogens. Wird die Lichtbogenlänge verringert, steigt die Stromstärke automatisch an, um den Bogen zu stabilisieren. Ein kleinerer Wert sorgt für einen weicheren Bogen mit geringerem Einbrand, ein höherer Wert erzeugt einen härteren, kurzen Lichtbogen für tieferen Einbrand. Der Einstellbereich liegt zwischen 0-10. Verschweißbar sind Stabelektroden von 1,6-4 mm Durchmesser.
Ein passendes Elektrodenhalterkabel für das WE 2003P ACDC ist separat in unserem Shop erhältlich (z.B. Artikel 4789).
Der WELDINGER WE 2003P ACDC ist das ideale Schweißgerät für Anfänger oder fortgeschrittene Anwender. In unserem Shop finden Sie ein umfangreiches Sortiment an Ersatz-und Verschleißteilen, sowie Wolframelektroden und WIG-Schweißstäbe für jede erdenkliche Anwendung. Als praktisches Einstiegsset ist das Verschleißteileset WIG-Set 1 (Artikel 4141) zu empfehlen. Wenn Sie viel WIG-Schweißen und Wert darauf legen, Ihre Wolframnadeln selbst anzuschleifen, empfehlen wir für einen optimalen Anschliff den kompakten WELDINGER WIG-Schleifboy junior (Artikel 5278).
