WELDINGER Bolzenschweißgerät BSG 1600 für Gewinde M3-M8
mit Digitalsteuerung und Pistolenbrenner
leistungsstarkes Gerät für den professionellen Einsatz
Das WELDINGER Bolzenschweißgerät BSG 1600 eignet sich für den Einsatz an Blechen ab 0,5 mm Stärke - unter der Voraussetzung, dass die Blechdicke wenigstens 1/10 des Bolzendurchmessers beträgt. Anwendung findet das Gerät in der Elektroindustrie, in der Labor- oder Isoliertechnik, im Gehäuse- oder Schaltschrankbau oder in anderen Bereichen, in denen dünne Bleche als Werkstücke verarbeitet werden.

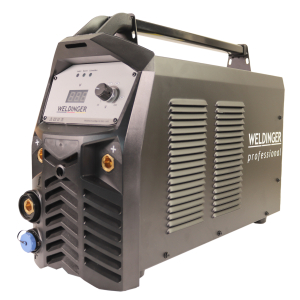

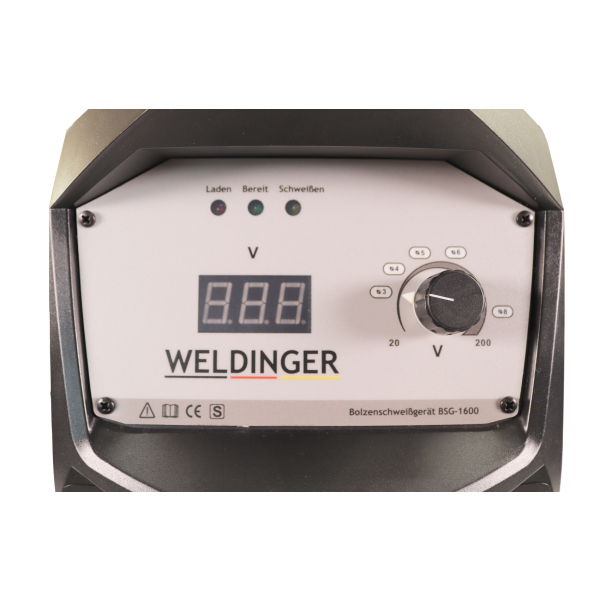

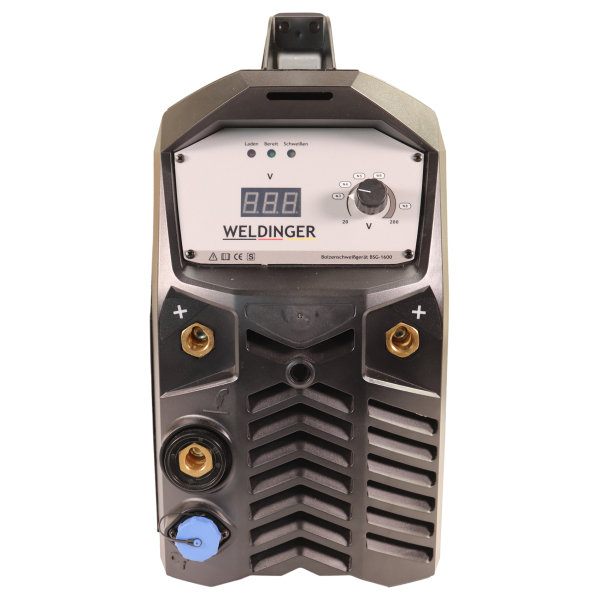

Das Schweißgerät zeichnet sich durch einen hohen Bedienkomfort aus und überzeugt mit übersichtlich angeordneten Anzeigen und einem gut ablesbarem LED-Display, das die gewählte Schweißspannung anzeigt. Über dem Display befinden sich die drei Statusanzeigen Laden, Betrieb und Schweißen).
Angeschweißte Verbindungsstücke wie Gewinde stellen im Metallbau eine besondere Herausforderung dar, da sie auch starken Belastungen standhalten müssen. Das BSG 1600 bietet mit seiner hohen Kondensatorkapazität von 72.000 µF und seiner Speicherenergie von 1.600 Joule beste Voraussetzungen, um auch Hartmetalle fest miteinander zu verschweißen.

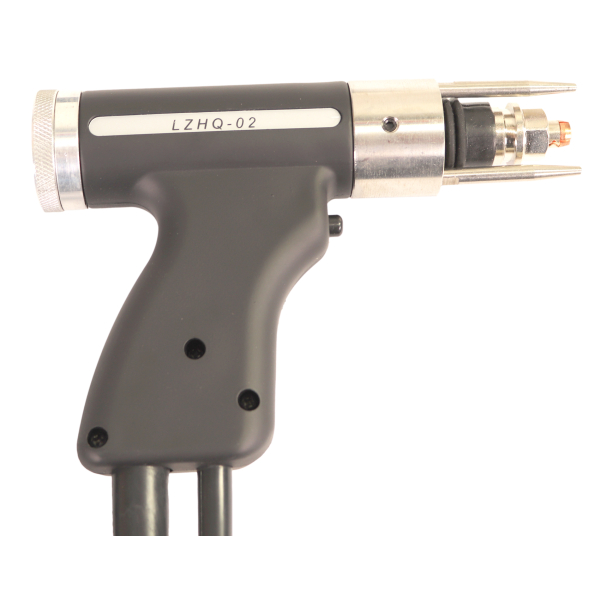

Insbesondere dank der CD-Spitzenzündung wird eine feste Verbindung der Teile erreicht. Dafür setzt man die Zündspitze des Bolzens auf das Werkstück. Ein schneller Stromanstieg, bei dem der Lichtbogen gezündet wird, lässt die Zündspitze und das Werkstück unter dem Bolzen schmelzen. Die Verbindung entsteht, indem durch leichten Andruck der Lichtbogen erlischt. Der Andruck ist stufenlos mit der Schweißpistole anpassbar.

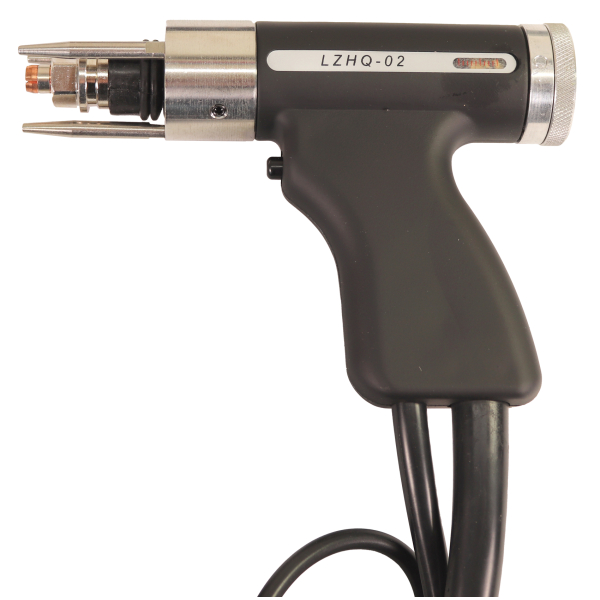

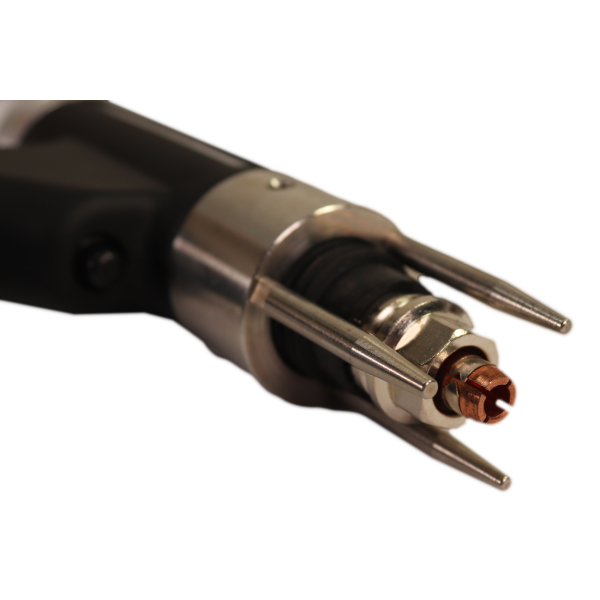

Beim BSG 1600 ist der Schweißbereich für Gewindebolzen oder Zylinderstifte mit einer Größe von M3 bis M8 und einer maximalen Länge von 40 mm ausgelegt. Für jede Größe (außer M7) wird ein eigenes Spannfutter zur Befestigung des Bolzens mitgeliefert. Drei Zylinderstifte am Kopf der Schweißpistole gewährleisten, dass sich der Bolzen präzise und senkrecht setzen lässt.
Der Spannungsregler ist stufenlos einstellbar und verfügt über Markierungen zur Justierung der Spannung für verschiedene Bolzengrößen, wobei der Spannungswert von der verwendeten Metallart abhängig ist. Zwei Massekabel verbessern die Leitfähigkeit und erhöhen den Schutz vor einem Kurzschluss.
Technische Daten
| Netzspannung | 230 V/50 Hz |
| Schweißspannung | 20-195 V |
| Nenneingangsleistung | 500 kVA |
| Kapazität Kondensator | 72.000 µF |
| Speicherenergie | 1600 Joule |
| schweißbare Gewindegrößen | M3-M8 |
| Kapazität | 10-20 Bolzen/min |
| Bolzenlänge max. | 40 mm |

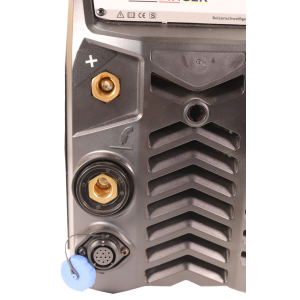

| Steuerbuchse | 12-polig |

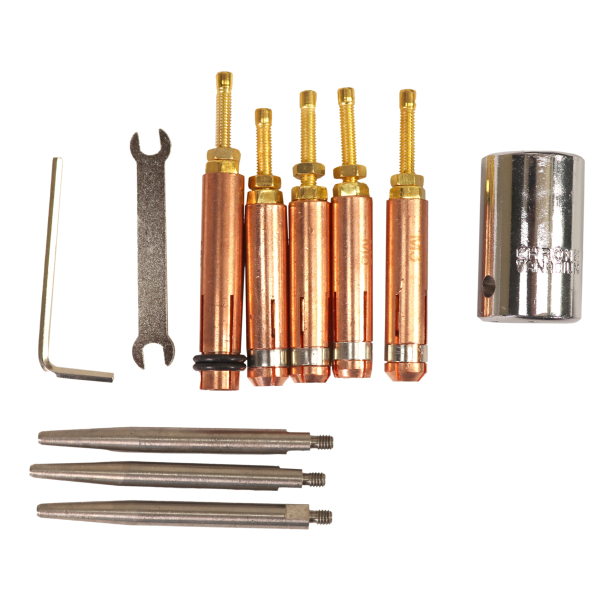

Lieferumfang
WELDINGER Bolzenschweißgerät BSG 1600 für Gewinde M3-M8

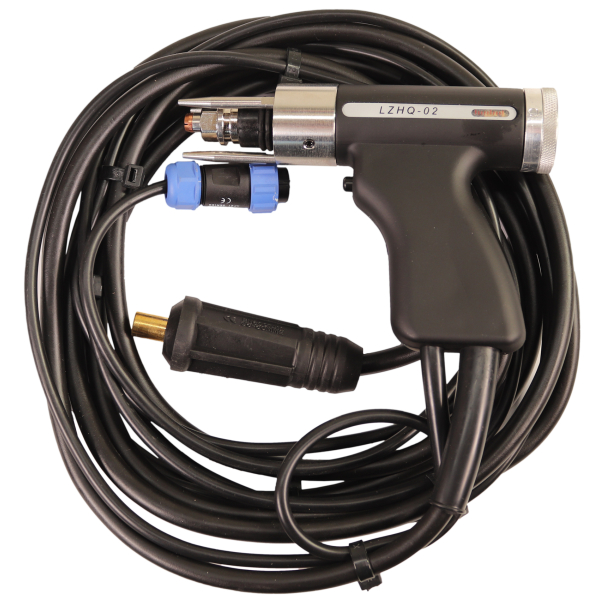

- Schweißkabel mit Bolzenpistole 4 m

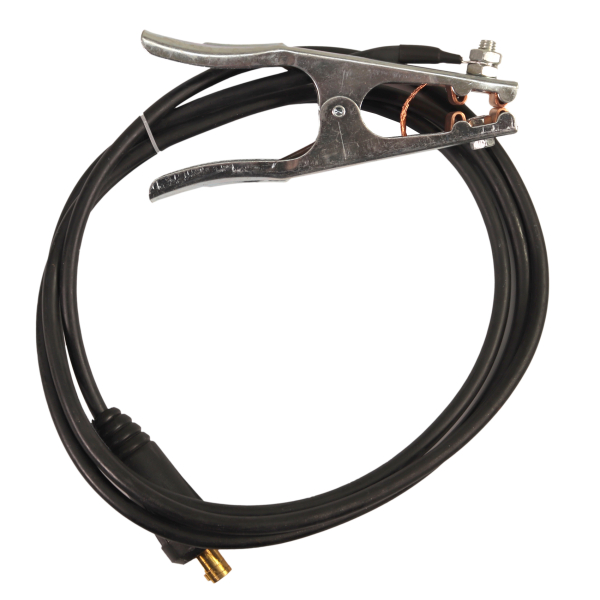

- 2x Massekabel mit Kupferlitze 3 m
- Spannfutter M3. M4, M5, M6, M8
- Montageschlüssel
Für Rückfragen zu diesem Produkt stehen wir Ihnen gern zur Verfügung.
