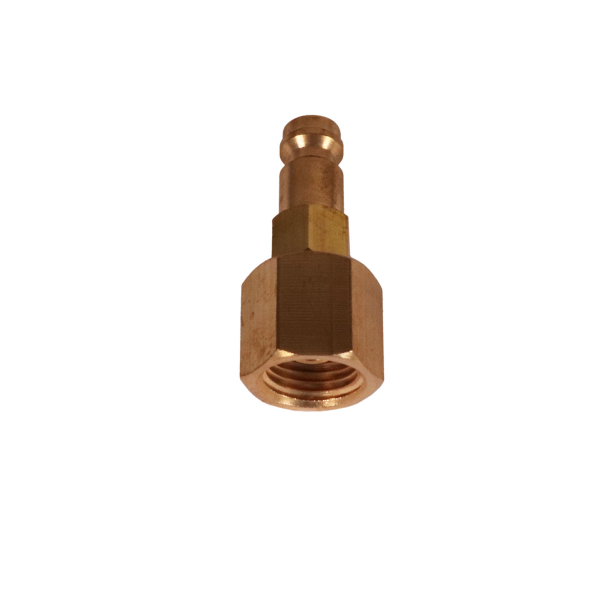

STECKNIPPEL NW5 BA einseitig absperrend
G1/4" IG
Um Werkzeuge oder Leitungen leicht und schnell mit den Druckluftversorgungsanlagen verbinden zu können, benötigt man entsprechende Anschlußmöglichkeiten.
In der Regel besteht so eine schnell lösbare Verbindung aus dem Stecknippel und der Kupplung.
Beide Teile lassen sich mit wenigen Handgriffe verbinden oder lösen.
Bei der hier angebotenen Schnellverschlusskupplung ist nur die Verschlusskupplung mit einem Ventil ausgerüstet. Beim Kuppeln öffnet sich der Durchgang in der Kupplung. Beim Entkuppeln schließt sich das Ventil wieder.
WICHTIG!
Um diesen Stecknippel dicht montieren zu können, muß er mit Teflonband am Gewinde eingedichtet werden oder es muß eine flache Dichtung in den Nippel gelegt werden. Hierzu muß das Außengewinde aber mindestens 10 mm lang sein.
Technische Daten
| Gewinde | 1/4" IG 10 mm tief |
| Material | Messing; MS58 |
| Dichtung | keine |
| Durchlass l/min. | 280 bei PE= 6 bar und Druckabfall p=0,5 bar |
| Betriebsdruck | 0 - 35 bar |
| Nennweite | 5 mm |
Lieferumfang
1x Stecknippel
